Adesivi elettro conduttivi per applicazioni su PCB

Incollaggio al posto della saldatura: gli adesivi elettricamente conduttivi hanno molti vantaggi rispetto ai processi di saldatura tradizionali. Questi materiali sono la soluzione perfetta per generare contatti elettrici che fissano i componenti su supporti sensibili alle alte temperature, con temperature di polimerizzazione chiaramente al di sotto delle temperatura di saldatura e reflow. Inoltre, essendo gli adesivi elettro conduttivi molto più flessibili rispetto alle saldature, sono maggiormente in grado di sopportare le vibrazioni e deformazioni dei circuiti. Offrono anche ulteriori grandi vantaggi, sono esenti da piombo e solventi, non si ossidano e resistono alle aggressioni chimiche .

Esistono due tipi di adesivi elettricamente conduttivi: isotropi e anisotropi. Gli adesivi isotropi (ICA) sono elettricamente conduttivo in entrambe le direzioni. Sono utilizzati per applicazioni quali assemblaggio chip e incollaggio componenti SMD.
Gli adesivi anisotropi (ACA) contengono particelle conduttive speciali della dimensione di micron, che conducono l'elettricità in una sola direzione. Questi adesivi sono utilizzati, per esempio, in molti componenti sensibili assemblati su circuiti flessibili, ad esempio connessioni di display LCD, contatti elettrici su PCB flessibili, o per l’incollaggio di antenne RFID.

La nostra gamma Panacol Elecolit® offre un'ampia serie di adesivi elettricamente conduttivi: composta da prodotti monocomponenti che possono essere applicati in modo semplice con sistemi di dosaggio standard, jet oppure per serigrafia. Inoltre realizziamo prodotti bicomponenti che polimerizzano a temperatura ambiente ed offrono un durevole “tempo aperto”.

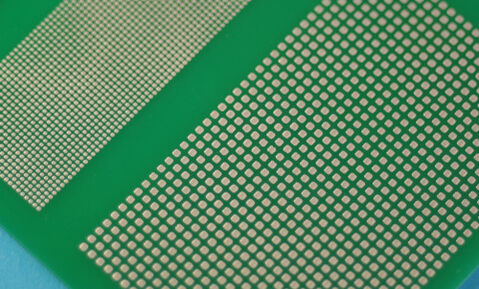

adesivo elettricamente conduttivo da Panacol spruzzato su circuito stampato

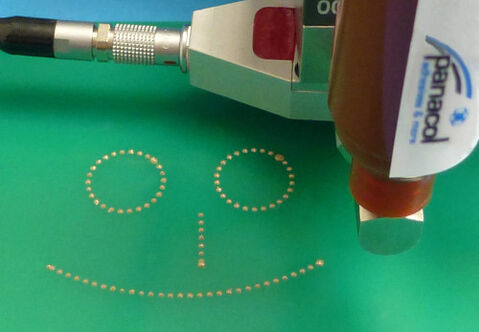

Applicazione dosaggio jet di adesivi elettro conduttivi Elecolit

Download:

Elecolit® (pdf in inglese)
Adesivi elettro o termo conduttivi

La tabella sottostante offre una panoramica degli adesivi elettro conduttivi Panacol.
Disponibili a richiesta altri prodotti e soluzioni personalizzate.

Per scaricare le schede tecniche (TDS) cliccare sul nome dell'adesivo.

Adesivo elettro conduttivo Applicazione Viscosità [mPas] Base Indurimento* Caratteristica
Elecolit® 3012 incollaggio parti meccaniche alta viscosità, pasta epossidica termico elettricamente conduttivo (ICA),
conducibilità termica,
adatto per la serigrafia
Elecolit® 3025 incollaggio parti sensibili alle temperature 80.000-90.000 2-componente epossidica termico
temperatura ambiente
elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3036 incollaggio parti sensibili alle temperature alta viscosità, pasta 2-componente epossidica termico
temperatura ambiente
elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3043 incollaggio antenne
incollaggio ceramiche
1.500-3.500 epossidica termico elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3063 incollaggio LCDs circuiti flessbili 12.000-30.000 acrilica UV / VIS con pressione elettricamente conduttivo (ACA)
Elecolit® 3064 incollaggio  circuiti flessbili 12.000-30.000 acrilica UV / VIS con pressione elettricamente conduttivo (ACA)
Elecolit® 3065 incollaggio LCDs circuiti flessbili 25.000-45.000 acrilica UV / VIS con pressione
termico
elettricamente conduttivo (ACA),
colore brunastro
Elecolit® 323 incollaggio parti meccaniche alta viscosità, pasta 2-componente epossidica termico elettricamente conduttivo (ICA),
conducibilità termica
certificata medicale secondo le normative ISO 10993-5 e 10993-12
Elecolit® 325 incollaggio parti sensibili alle temperature alta viscosità, pasta 2-componente epossidica termico elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 327 incollaggio parti meccaniche alta viscosità, pasta poliammidica termico elettricamente conduttivo (ICA),
conducibilità termica, resistente alle alte temperature fino a 275°C
Elecolit® 336 incollaggio parti sensibili alle temperature alta viscosità, pasta 2-componente epossidica termico elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 342 protezione ESD 1.000-2.000 acrilica termico elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3647-1 Die attach
Flexible printed circuits
Contacting on Flex PCBs
Conductive bonding
OPV photovoltaics
n.n. epoxy thermal Very flexible, solvent-free
Electrically conductive
Thermally conductive
Very high adhesion to glass, various metals and plastics
Elecolit® 3648 Die attach
Flexible printed circuits
Contacting on Flex PCBs
Conductive bonding
OPV photovoltaics
10,000 – 15,000 (Rheometer 10s^-1) epoxy thermal Very flexible, solvent-free
Electrically conductive
Thermally conductive
Very high adhesion to glass, various metals and plastics
Snap Cure
Curing with thermode possible
Elecolit® 3653 incollaggio parti meccaniche sollecitate, a fatica 4.000-8.000 epossidica termico elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3655 LED Die attach 5.000-15.000 (Rheometer, 25 °C, 10s^-1) epossidica termico elettricamente conduttivo (ICA), termicamente
conduttivo, tissotropico, color argento,
basso contenuto di alogeni
Elecolit® 3661 incollaggio circuiti flessbili 20.000-40.000 epossidica termico elettricamente conduttivo (ICA),
conducibilità termica,
stabile,
flessibile
Elecolit® 414 incollaggio conduttori circuiti flessibili 6.000-15.000 polyester termico
temperatura ambiente
elettricamente conduttivo (ICA),
conducibilità termica

*UV = 320 - 390 nm          VIS = 405 nm
