Tecnologia produzione sensori

Sarebbe impossibile immaginare le moderne automobili e l'industria automobilistica senza la tecnologia dei sensori. I sensori rilevano grandezze fisiche o chimiche come temperatura, umidità, pressioni, forze o accelerazioni, presenze, e li convertono in segnali elettrici vengono ulteriormente elaborati. In molti casi, i sensori devono funzionare in ambienti critici senza guasti e per il più lungo possibile.

Gli adesivi, collanti e resine Panacol sono da anni utilizzati nelle tecnologie di produzione dei sensori, per fissare e / o proteggere componenti, per schermare, per dissipare calore, o per generare contatti elettrici.


La tecnologia dei sensori viene utilizzata sia all'interno che all'esterno dei veicoli. I sensori devono essere resistenti alle condizioni ambientali più critiche, e resistere a fluttuazioni di temperatura, umidità, resistenza, vibrazioni e altre condizioni anche estreme. Gli adesivi, i sigillanti e le resine di impregnazione Panacol sono ideali per questi scopi, in quanto non solo proteggono ma anche incollano indissolubilmente le componenti dei sensori. I sensori nelle aree esterne sono anche esposti all'umidità, pioggia, neve e ghiaccio, e i glob top e gli incapsulanti con basso contenuto di ioni di Panacol offrono protezioni estremamente affidabili contro le infiltrazioni e le corrosioni.

Oltre all'ambiente, altri fattori come i substrati sempre più sottili e flessibili, con condizioni superficiali o coefficienti di dilatazione termica svolgono un ruolo decisivo nell’identificazione del prodotto di impregnazione, incollaggio o protezione. I diversi processi produttivi contribuiscono in modo significativo all’individuazione del prodotto ideale. Per questo, i prodotti a polimerizzazione UV, in particolare, sono un metodo efficace, efficiente e veloce per l’ incapsulaggio, protezione o l'incollaggio. La scelta della viscosità ideale trova assortimento nelle ampie gamme prodotti disponibili. Panacol offre consulenze competenti basata su molti anni di know-how e su vaste gamme prodotti pronti per questo settore.

Le applicazioni con possibili zone d’ombra possono essere tranquillamente soddisfate con prodotti a doppia polimerizzazione. Per questi, gli adesivi e le resine sui sensori o sui componenti vengono prima pre-polimerizzati con luce UV. Poi in una seconda fase, i prodotti terminano l’indurimento nelle aree non esposte in tre possibili modalità: con calore, con umidità o anaerobicamente.

Adesivi per sensori

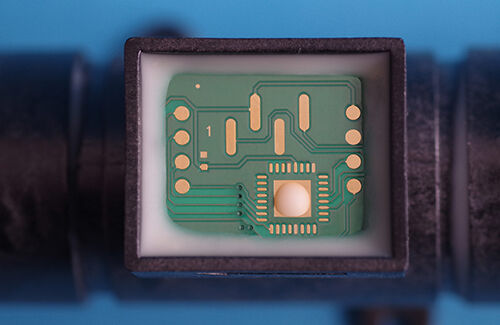

Un adesivo Structalit® viene utilizzato come invasatura su una scheda del sensore.

Soluzioni di incollaggio per sensori:

quattro componenti elettronici con un composto di colata Glop Top realizzato con adesivo nero

Protezione dei sensori

La tecnologia dei sensori viene utilizzata sia all'interno che all'esterno dei veicoli: I sensori devono essere resistenti alle condizioni ambientali più critiche, e resistere a fluttuazioni di temperatura, umidità, resistenza, vibrazioni e altre condizioni anche estreme. I sensori nelle aree esterne sono anche esposti all'umidità, pioggia, neve e ghiaccio. I glob top e gli incapsulanti con basso contenuto di ioni di Panacol offrono protezioni estremamente affidabili contro le infiltrazioni e le corrosioni.

Adesivi flessibili conduttivi per FPCBs

Incollaggi elettroconduttivi

I collanti e le resine della gamma Elecolit® sono state formulati per le realizzazioni di giunzioni elettriche anche per sensori, componenti e altri componenti elettronici del veicolo. Questi adesivi elettricamente conduttivi polimerizzano anche a basse temperature, quindi sono i veri materiali di sostituzione delle saldature tradizionali, specialmente su componenti sensibili alle alte temperature. Inoltre, rispetto alle saldature, gli adesivi elettroconduttivi sono più flessibili e consentono quindi connessioni senza stress.

Adesivo termoconduttivo Panacol su componenti elettronici per dissipatori di calore

Dissipazione di calore

Panacol ha sviluppato speciali collanti termicamente conduttivi e materiali di interfaccia termica (TIM) privi di silicone per la dissipazione del calore per componenti sensibili alle temperature. Collanti che sono termicamente conduttivi ed elettricamente isolanti.

Panacol Fallback

Schermatura

Delicati e sensibili sensori per funzionare senza interferenze devono essere spesso schermati contro le emissioni elettromagnetiche o elettrostatiche. I campi magnetici o le onde radio possono anche limitare il funzionamento di questi sensori o interferire con i loro segnali. A tali scopi, gli adesivi e le resine conduttivi sono una validissima soluzione.


Nella tabella seguente troverete una selezione di adesivi adatti per varie applicazioni nella tecnologia dei sensori. Ulteriori prodotti e soluzioni specifiche sono disponibili su richiesta.

Le schede tecniche possono essere scaricate cliccando sul nome dell'adesivo.

Adesivo Applicazione Viscosità [mPas] Base Indurimento* Caratteristica
Vitralit® UV 2113 fissaggio rinforzo componenti
incapsulaggio sensori
automotive, aerospace
rivestimento & sigillatura resistenti
19.000-32.000 acrilica ibrida UV, VIS Acrilica ibrida rinforzata
Basso coefficente dilatazione termica
Eccellente resistenza agli urti
Basso ritiro in volume
Resistente alla sollecitazione da saldatura e reflow
Ottima conducibilità termica
Vitralit® 1600 LV fissaggio componenti
conformal coating
incapsulaggio sensori
incapsulaggio chip
automotive, aerospace
smart card
5.000-6.000 resina epossidica UV, termico Elevata temperatura di transizione vetrosa
Basso assorbimento acqua
Basso contenuto ionico
Eccellente resistenza chimica
Vitralit® 1671 glob top
rinforzo componenti
coating di protezione
incapsulaggio sensori
fissaggio componenti SMD
sigillatura display
250.000-300.000 resina epossidica UV, post-curing termico Alta viscosità per realizzazioni "frame" di contenimento
Elevata purezza ionica
Resina di grado elettronico
Alta conducibilità termica
Basso assorbimento acqua
Vitralit® 1680 fissaggio componenti
coating di protezione
incapsulaggio sensori
incapsulaggio chip
smart card
6.000-9.000 resina epossidica UV Resistente alle elevate temperature e all’umidità
Resina di grado elettronico
Elevata purezza ionica
Pprotezione dei chip
Vitralit® 2008 conformal coating
incapsulaggio sensori
incapsulaggio chip
automotive, aerospace
160-300 resina epossidica UV, post-curing termico Superficie asciutta dopo la polimerizzazione UV,
Resistente alle sterilizzazioni in autoclave
Eccellente resistenza chimica,
Coating resistenti all’abrasione
Vitralit® 4731 rinforzo componenti
incapsulaggio sensori
automotive, aerospace
incollaggio lenti
incollaggio parti plastiche
certificazione medicale
900-1.500 acrilica UV, VIS Medio bassa viscosità
Superficie asciutta
Flessibile e antistrappo
Trasparente non ingiallente
Certificata USP Classe VI & ISO 10993-5
Vitralit® 4731 VT rinforzo componenti
incapsulaggio sensori
automotive, aerospace
incollaggio lenti
incollaggio parti plastiche
sigillatura dysplay
15,000-30,000 acrilica UV, VIS Medio alta viscosità
Superficie asciutta
Flessibile e antistrappo
Eccellente adesione a molteplici materiali plastici
Vitralit® 6104 incapsulaggio sensori
automotive, aerospace
3.500-6.000 acrilica UV, post-curing termico Elevata adesione ai metalli e materiali sinterizzati
Rinforzata, eccellente resistenza elevate temperature
Vitralit® VBB 1 coating componenti
incapsulaggio sensori
incollaggio lenti
sigillatura parti plastiche
1.000-1.500 acrilica UV, VIS Flessibile ed elastica, elevata resistenza al peeling
Otticamente trasparente, non ingiallente
Alternativa al silicone
Adatto per il casting e la sigillatura
Vitralit® UD 5180 fissaggio componenti
incapsulaggio sensori
automotive aerospace
incollaggio lenti
incollaggio parti plastiche
18.000-25.000 epossidica UV, post-curing termico Soluzione perfetta all’incollaggio di circuiti flessibili
Medio alta viscosità
Post polimerizzazione termica opzionale
Resistente ai processi di reflow
Colore grigiastro
Elecolit® 3025 incollaggio parti sensibili alle temperature 80.000-90.000 2-componente epossidica termico
temperatura ambiente
elettricamente conduttivo (ICA),
conducibilità termica
Elecolit® 3661 incollaggio circuiti flessbili 20.000-40.000 epossidica termico elettricamente conduttivo (ICA),
conducibilità termica,
stabile,
flessibile
Elecolit® 6601 incollaggio dissipatori e sensori 12.000-20.000 epossidica termico conducibilità termica,
colore bianco
Elecolit® 6603 incollaggio magneti dissipatori 95.000-115.000 epossidica termico conducibilità termica
Elecolit® 6616 incollaggio dissipatori e sensori pastoso 2-componente epossidica termico
temperatura ambiente
conducibilità termica,
colore nero
Structalit® 5894 glob top
fissaggi SMD
45,000-55,000 epossidica termico Colore nero, buone proprietà di defluizione,
prodotto da riempimento, elevata resistenza alle alte temperature
e agli aggressivi chimici
Structalit® 8801 incollaggio magneti
incapsulaggio sensori
automotive, aerospace
incollaggio strutturale parti meccaniche
30,000-45,000 epossidica termico Resistente agli oli, ai grassi lubrificanti e ai carburanti.
"Collassamento controllato"
Colore beige
Certificata medicale norme ISO 10993-5
Structalit® 8838 fissaggio componenti
incapsulaggio sensori
6,500-7,500 epossidica termico Colore nero, composto per il riempimento flessibile,
Eccellenti proprietà di defluizione

*UV = 320 - 390 nm          VIS = 405 nm
