Adesivi per l’assemblaggio SMT e PTH "pesanti"

Prima della saldatura, i componenti SMD e di tipo tradizionale “pesanti” devono essere fissati al PCB con degli adesivi. Ciò consente, ad esempio, per componenti “gravosi” tipo condensatori, elettrolitici, trasformatori e bobine di essere fissati sul PCB tramite la polimerizzazione UV in pochi secondi che impedisce loro il movimento o lo scivolamento fuori posizione sul circuito.

Gli adesivi Panacol per le suddette applicazioni sono stati sviluppati appositamente per indurire rapidamente sotto la luce UV unitamente all’esposizione al calore. Una volta polimerizzati, possono supportare l'esposizione a temperature elevatissime di picco, generate dalle moderne tecniche di saldatura reflow lead-free.

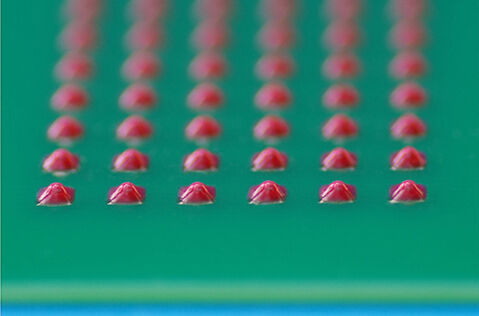

I nostri adesivi sono disponibili anche colorati di rosso o con pigmenti fluorescenti per facilitare il monitoraggio e l’ispezione durante i processi di verifica qualità.

Adesivi per l’assemblaggio SMT

Structalit® è applicabile anche per il metodo stencil

La tabella sottostante offre una selezione di resine Panacol adatti all’assemblaggio e fissaggio dei componenti.

Per scaricare le schede tecniche (TDS) cliccare sul nome dell'adesivo.

Adesivo Viscosità [mPas] Base Indurimento* Caratteristica
Vitralit® 6104 VT 80 000-90 000 (LVT, 25°C, Sp. 4/6 rpm); 8 000-17 000 (Rheometer, 25°C, 10s^-1) acrilica UV, post-curing termico Elevata adesione ai metalli e plastiche
Alta viscosità tixo
Anche di colore rosso per inspezione visiva
Apprezzabile conducibilità termica
Structalit® 5604 25 000-40 000 (Rheometer, 25 °C, 10s^-1) epossidica termico Rapida polimerizzazione, colore rosso,
Incollaggio e rinforzo componenti su PCB,
Eccellente resistenza alle alte temperature fino 270°C
Vitralit® UD 8055 5 000-8 000 (Rheometer, 25°C, 10s^-1) acrilica UV
VIS
post-curing con umidità 		Elevata TG;
Rapissimo indurimento;
Compatibile con flussanti;
Basso contenuto di ioni
Vitralit® UD 8056 3 000-6 000 (Rheometer, 25°C, 10s^-1) acrilica UV / VIS Elevata TG;
Rapissimo indurimento;
Elevati spessori;
Compatibile con flussanti;
Basso contenuto di ioni;
Conforme UL94 HB

*UV = 320 - 390 nm          VIS = 405 nm
